Bremssystem & Feststellbremse
Elektrische Feststellbremse (EPB)
Konventionelle und elektrische Feststellbremse im Vergleich
Eine konventionelle Handbremse bzw. mechanische Feststellbremse wird über einen Handbremshebel oder ein Fußpedal betätigt. Die Betätigungskraft wird dabei mechanisch über Seilzüge an die Hinterradbremsen übertragen.
Bei einer elektrischen Feststellbremse (EPB – Electric Parking Brake) erfolgt die Bedienung dagegen über einen Schalter. Ein elektronisch gesteuerter Aktuator erzeugt die erforderliche Spannkraft. Dadurch lässt sich die Feststellbremse in weitere Fahrzeugsysteme integrieren und kann – je nach Fahrzeugausstattung – zusätzliche Funktionen wie automatisches Anlegen und Lösen oder Auto Hold unterstützen.
Bei der elektrischen Seilzug-Feststellbremse ersetzt eine elektromechanische Seilzugeinheit den klassischen Handbremshebel. Der Aktuator spannt die vorhandenen Handbremsseile elektrisch und betätigt damit die Feststellbremse an den Hinterrädern.

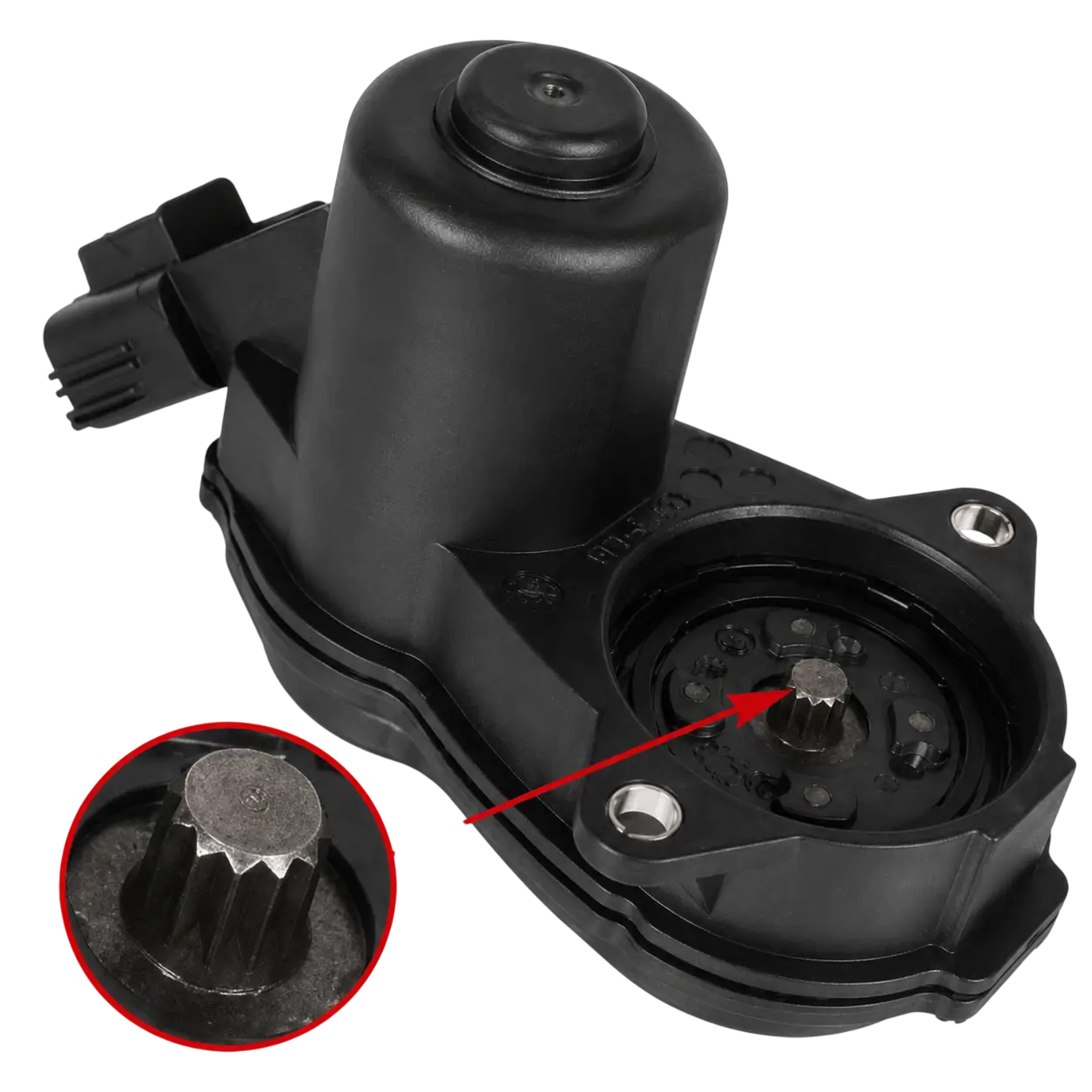

Elektromechanischer Aktuator der Feststellbremse
Der elektromechanische Aktuator ist ein zentrales Bauteil der elektrischen Feststellbremse. Er setzt die elektrischen Signale des Steuergeräts in eine mechanische Bewegung um und erzeugt so die erforderliche Spannkraft für das sichere Halten des Fahrzeugs im Stillstand.
Je nach Fahrzeugkonzept kann ein solcher Aktuator innerhalb verschiedener EPB-Systeme eingesetzt werden. Über Motor, Getriebe und mechanische Kraftübertragung wird die Betätigung der Feststellbremse präzise und zuverlässig ausgeführt.

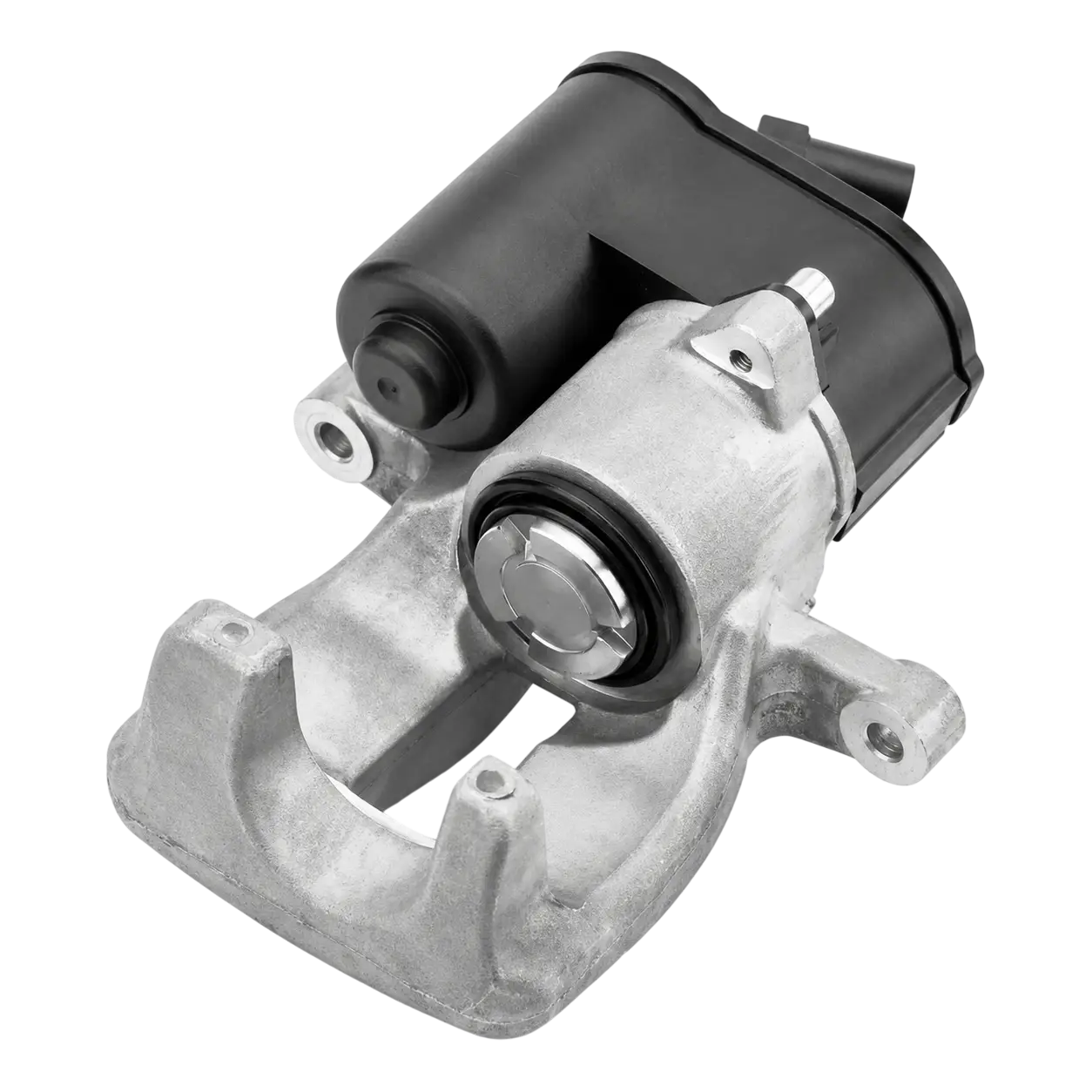

Beim sogenannten Motor-on-Caliper-System befindet sich an jedem hinteren Bremssattel ein eigener Elektromotor mit Getriebe. Der Aktuator treibt eine Spindel an, die den Bremskolben bewegt und dadurch die Bremsbeläge gegen die Bremsscheibe drückt. So wird die erforderliche Spannkraft direkt an der Radbremse erzeugt.

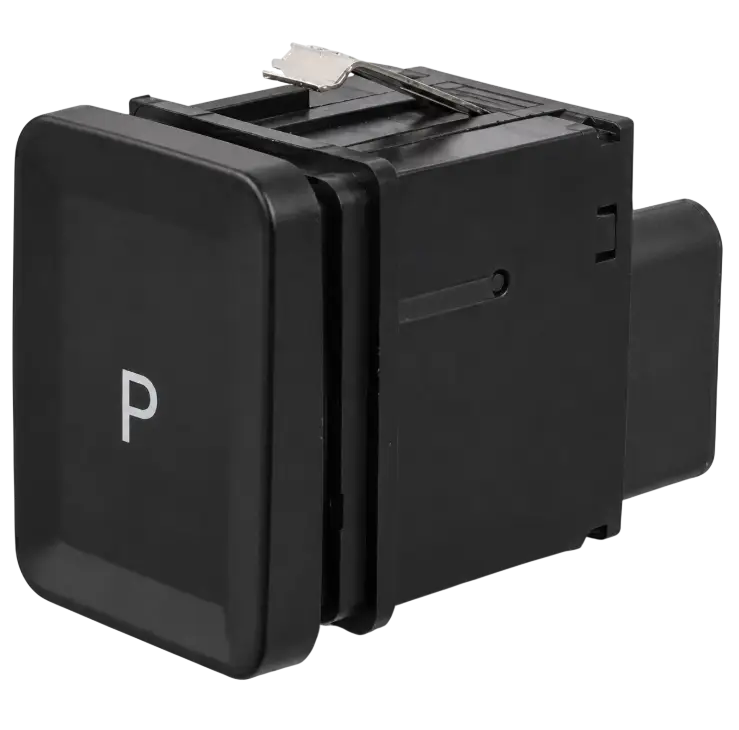

Die elektrische Feststellbremse wird über einen Schalter im Fahrzeuginnenraum aktiviert. Das Steuergerät verarbeitet den Fahrerwunsch und steuert anschließend die elektrischen Aktuatoren an, um das Fahrzeug sicher im Stillstand zu halten.
Support
Stellelement, Feststellbremse Bremssattel
Übersicht der Artikel inkl. OE-Vergleichsnummer, Zusatzbezeichnung, Fahrzeuganwendung und Qualität.
| Artikel | OE-Vergleichsnummer | Bezeichnung | Zusatzbezeichnung | Fahrzeug | Fahrzeuganwendung | Qualität |
|---|---|---|---|---|---|---|
| at13215 | 34 43 6 850 289 | Stellelement, Feststellbremse Bremssattel | Stellmotor inkl. Seil | BMW | X5 (E70), X6 (E71, E72) | AM |
| at10853 | 3C0 998 281 B | Stellelement, Feststellbremse Bremssattel | VW | PASSAT B6 (3C2), PASSAT B6 Variant (3C5) | AM | |
| at14304 | 34 43 6 874 220 | Stellelement, Feststellbremse Bremssattel | BMW | X5 (F15, F85), X6 (F16, F86) | AM | |
| at14263 | A447 906 87 00 | Stellelement, Feststellbremse Bremssattel | MERCEDES-BENZ | Vito | AM | |
| at14303 | 34 43 6 874 219 | Stellelement, Feststellbremse Bremssattel | BMW | 5 Gran Turismo (F07) | AM | |
| at11158 | 8K0 998 281 A | Stellelement, Feststellbremse Bremssattel | AUDI | A4 Allroad B8 (8KH), A4 B8 (8K2), A4 B8 Avant (8K5), A5 (8T3), A5 Cabriolet (8F7), A5 Sportback (8TA), Q5 (8RB) | AM | |
| at11163 | 34 21 6 794 618 | Stellelement, Feststellbremse Bremssattel | BMW, ALPINA | 5 (F10), 5 Touring (F11), 6 Cabriolet (F12), 6 Coupe (F13), 6 Gran Coupe (F06), B6 Gran Coupe (F06), i8 (I12), X3 (F25), X4 (F26), Z4 Roadster (E89) | AM | |
| at13700 | 34 43 6 882 007 | Stellelement, Feststellbremse Bremssattel | BMW | AM | ||
| at11162 | 4F0 998 281 | Stellelement, Feststellbremse Bremssattel | AUDI | A6 Allroad C6 (4FH), A6 C6 (4F2), A6 C6 Avant (4F5) | AM | |
| at11157 | 4H0 998 281 | Stellelement, Feststellbremse Bremssattel | AUDI | A6 Allroad C7 (4GH, 4GJ), A6 C7 (4G2, 4GC), A6 C7 Avant (4G5, 4GD), A7 Sportback (4GA, 4GF), A8 D4 (4H2, 4H8, 4HC, 4HL) | AM | |
| at11159 | 8K0 998 281 | Stellelement, Feststellbremse Bremssattel | AUDI | A4 Allroad B8 (8KH), A4 B8 (8K2), A4 B8 Avant (8K5), A5 (8T3), A5 Cabriolet (8F7), A5 Sportback (8TA), Q5 (8RB) | AM | |
| at13699 | 34 43 6 877 316 | Stellelement, Feststellbremse Bremssattel | BMW | AM | ||
| at11161 | 4F0 998 281 A | Stellelement, Feststellbremse Bremssattel | AUDI | A6 Allroad C6 (4FH), A6 C6 (4F2), A6 C6 Avant (4F5) | AM | |
| at11160 | 3C0 998 281 A | Stellelement, Feststellbremse Bremssattel | VW, AUDI, SEAT | ALHAMBRA (710, 711), CC B7 (358), PASSAT ALLTRACK B7 Variant (365), PASSAT B6 (3C2), PASSAT B6 Variant (3C5), PASSAT B7 (362), PASSAT B7 (A32, A33), PASSAT B7 Variant (365), PASSAT CC B6 (357), Q3 (8UB, 8UG), SHARAN (7N1, 7N2), TIGUAN (5N_) | AM | |
| at14305 | A221 430 29 49 | Stellelement, Feststellbremse Bremssattel | MERCEDES-BENZ | S-CLASS (W221, V221) | S-KLASSE, S-CLASS Coupe (C216) | S-KLASSE | AM |
